山西電磁自卸式除鐵器廠家_山西電磁自卸式除鐵器廠家如何鑒別好壞_安裝及控制原理圖，電廠電磁自卸式除鐵器是火力發電廠輸煤系統中關鍵的輔助設備，主要用于清除煤炭中混雜的鐵磁性雜質，如鐵釘、鐵絲、廢鐵塊、鐵屑等。這些雜質若隨煤炭進入后續的破碎、研磨、燃燒等設備，極易造成破碎機齒板磨損、磨煤機輥套及襯板損壞、鍋爐受熱面磨損泄漏等故障，不僅會增加設備維護成本、延長停機時間，還可能引發嚴重的安全事故。

一、山西電磁自卸式除鐵器廠家_山西電磁自卸式除鐵器廠家如何鑒別好壞_安裝及控制原理圖

1、該設備憑借電磁吸附原理實現鐵磁性雜質的捕捉，同時通過自動卸鐵機構完成雜質的連續清理，具有吸附能力強、卸鐵效率高、運行穩定可靠、自動化程度高的特點，能夠適應電廠輸煤系統大流量、連續運行的工況需求，是保障電廠輸煤系統安全、高效運行的重要裝備

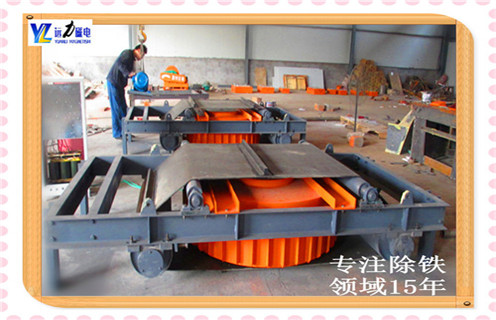

2、電廠電磁自卸式除鐵器主要由電磁系統、卸鐵機構、冷卻系統、控制系統、支撐結構及輔助部件組成，各部分協同工作保障設備穩定運行：

二、山西電磁自卸式除鐵器廠家_山西電磁自卸式除鐵器廠家如何鑒別好壞_安裝及控制原理圖

1. 電磁系統

電磁系統是設備的核心部件，負責產生吸附鐵雜質的磁場，主要包括電磁線圈、導磁體和外殼。電磁線圈采用高強度漆包線繞制，具有良好的絕緣性能和耐熱性能;導磁體通常由低碳鋼制成，能夠有效匯聚磁場，增強工作面的磁場強度;外殼采用鋼板焊接而成，起到防護和固定作用，內部填充絕緣材料，防止線圈受潮或受損。

2. 卸鐵機構

卸鐵機構是實現自動卸鐵的關鍵，根據卸鐵方式不同分為滾筒式和刮板式兩種類型：

滾筒式卸鐵機構：由卸鐵滾筒、刮板、軸承座和驅動電機組成。滾筒采用耐磨材料制成，刮板與滾筒表面采用彈性連接，確保刮鐵徹底且不損傷工作面;

刮板式卸鐵機構：由刮板、鏈條、鏈輪、驅動電機和張緊裝置組成。刮板采用耐磨橡膠或鋼板制成，鏈條通過張緊裝置保持適度張力，確保刮板與工作面緊密貼合。

3. 冷卻系統

電磁線圈在通電運行過程中會產生熱量，若溫度過高會影響線圈絕緣性能和設備使用壽命，因此冷卻系統至關重要。電廠常用的冷卻方式有自然冷卻、強迫風冷和油冷三種：

自然冷卻：適用于小功率除鐵器，通過外殼的散熱片實現熱量散發;

強迫風冷：采用軸流風機對線圈和導磁體進行強制通風冷卻，適用于中功率設備;

油冷：將電磁線圈浸泡在絕緣冷卻油中，通過油的循環流動帶走熱量，冷卻效率高，適用于大功率或高溫工況下的設備。

4. 控制系統

控制系統采用PLC(可編程邏輯控制器)為核心，配合觸摸屏、傳感器等部件實現設備的自動化控制。主要功能包括：電源開關控制、磁場強度調節、卸鐵周期設定、卸鐵機構啟停控制、故障報警(如過溫、過流、電機故障等)。操作人員可通過觸摸屏直觀監控設備運行狀態，并根據工況需求調整參數。

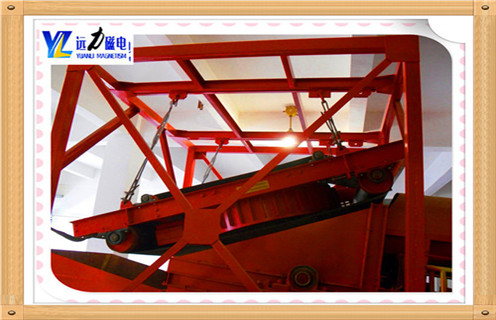

5. 支撐結構及輔助部件

支撐結構通常由型鋼焊接而成，用于將除鐵器固定在輸送帶上方的支架上，可根據輸送帶的高度和寬度進行調整;輔助部件包括接線盒、電纜、限位開關、卸鐵漏斗等，接線盒和電纜確保設備供電穩定，限位開關用于控制卸鐵機構的運行行程，卸鐵漏斗用于收集卸下的鐵雜質并引導至指定位置。
